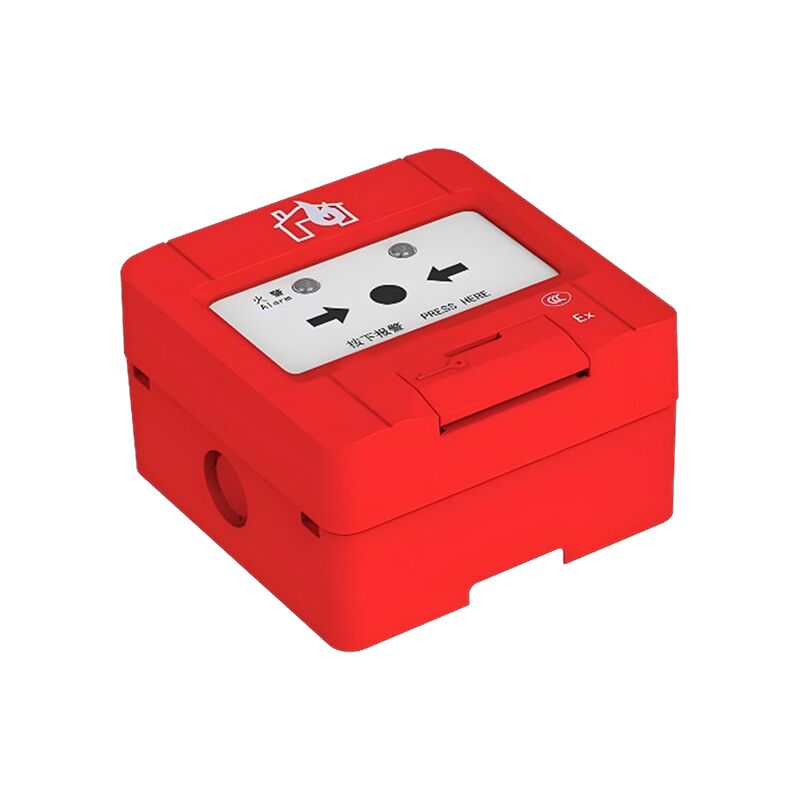

Przekrywający wybuch ręczny przycisk alarmu pożarowego do użytku w obszarach niebezpiecznych

Przegląd produktu

To...wybuchoodporny ręczny punkt wywołania ogniajeststacja alarmowa ręcznaWykorzystując urządzenie, które jest specjalnie zaprojektowane dla obszarów niebezpiecznych z łatwopalnymi gazami, poprzez naciśnięcie panelu sterowania wysyła sygnał pożarowy do urządzenia.Panel sterujący alarmem przeciwpożarowymProdukt jest wyposażony w bezpieczną konstrukcję przeciwwybuchową z oznakowaniem Ex ib IIC T6 Gb, nadającą się do obszarów niebezpiecznych w strefie 1 i strefie 2, zawierających gazy palne klasy IIA, IIB, IIC T1-T6.Zbudowany z mikroprocesorem i niepolaryzowaną technologią dwubusową, odległość transmisji może sięgać do 1000 metrów. Może bezproblemowo łączyć się z sterownikami, zapewniając niezawodną ręczną funkcję alarmu pożarowego dla zakładów chemicznych, zakładów naftowych,stacje benzynowe, i podobnych lokalizacji.

Miejsca stosowane

Produkt ten jest szeroko stosowany w następujących pomieszczeniach handlowych i przemysłowych:

• Przemysł petrochemiczny: Rafinerii, zakłady chemiczne, magazyny ropy naftowej, stacje benzynowe, stacje paliwowe

• Instalacje gazowe: stacje gazowe, stacje LPG, stacje regulacyjne ciśnienia gazu

• Zakłady przemysłowe: warsztaty farbowania w sprayu, warsztaty druku, warsztaty produkcji baterii litowych

• Magazyny materiałów niebezpiecznych: magazyny chemiczne, miejsca składowania materiałów łatwopalnych

• Laboratoria.: Laboratoria chemiczne, miejsca składowania materiałów niebezpiecznych w instytucjach badawczych

• Obszary wsparcia handlowego: podziemne parkingi, kotłownie, pomieszczenia elektryczne z zagrożeniem gazem palnym



  Główne zalety

  1. Zapewnione bezpieczeństwo wybuchowe

  Produkt przeszedł ścisłą inspekcję przeprowadzoną przez Narodowe Centrum Nadzoru Jakości i Badania Produktu Elektrycznego Chronionego Przed Wybuchem (CQST) z oznakowaniem Ex ib IIC T6 Gb,odpowiedni do środowisk wybuchowych zawierających IIA, IIB, IIC klasy T1-T6 gazy palne. Bezpieczna konstrukcja wymaga połączenia z barierą bezpieczeństwa, zapewniającą, że nawet w przypadku awarii w obszarach niebezpiecznychnie wytwarza iskry ani wysokich temperatur wystarczających do zapalenia gazów wybuchowych, zapewniając niezawodne zapewnienie bezpieczeństwa w miejscach wysokiego ryzyka, takich jak zakłady petrochemiczne.

  2. Kontrola mikroprocesora Stabilna wydajność

  Zbudowane z wykorzystaniem wysokowydajnych mikroprocesorów i technologii montażu powierzchniowego SMT, komponenty mają dobrą spójność i wysoką niezawodność.Inteligentne algorytmy dokładnie identyfikują status aktywacji przyciskuElektroniczne adresowanie umożliwia programowanie na miejscu za pomocą dedykowanego kodera, z zakresem adresowania od 1 do 200 punktów,ułatwianie uruchomienia inżynierii i późniejszej konserwacji.

  3Niepolaryzowana komunikacja dwuautobusowa na odległość

  Przyjmując technologię niepolaryzowanych dwóch autobusów, prąd czuwania wynosi ≤ 0,3 mA i prąd alarmowy ≤ 1 mA, osiągając niezwykle niskie zużycie energii.wspieranie pokrycia dużych obszarów przemysłowychKonstrukcja niepolaryzowanego autobusu eliminuje potrzebę rozróżnienia biegunowości podczas okablowania, znacznie zmniejszając trudności z instalacją i koszty pracy.

  4. Wtykowa struktura Łatwe utrzymanie

  Podczas instalacji wystarczy włożyć zakodowane ciało do podstawy i zabezpieczyć za pomocą samodzielnych śrub.Rozbiórka i konserwacja są równie proste i szybkiePanel sterowania musi zostać zresetowany za pomocą specjalnego klawisza po naciśnięciu, zapobiegając nieautoryzowanemu działaniu i zapewniając bezpieczeństwo zarządzania systemem.

  5. Jasne wskazanie łatwe uznanie statusu

  Panel wyposażony jest w czerwone światło wskazujące na alarm pożarowy, które miga chwilowo w normalnym stanie monitorowania i staje się stale czerwone, gdy jest aktywowane.Nawet w słabo oświetlonych przemyśle, można łatwo określić stan pracy i alarm przycisku.

  ---

  Instrukcje dotyczące bezpieczeństwa przeciwwybuchowego

  Niniejszy produkt jest bezpiecznym wewnętrznie urządzeniem przeciwwybuchowym, które musi być ściśle przestrzegane podczas użytkowania:

  • Musi być stosowany z barierą bezpieczeństwa, która uzyskała certyfikat odporności na wybuch

  • Pozytywne i ujemne końcówki wejścia bariery bezpieczeństwa nie mogą być odwrócone

  • Jeżeli w tym samym obwodzie wykorzystuje się wiele barier bezpieczeństwa, muszą one być podłączone równolegle na końcu wejścia; podłączenie kaskadowe jest zabronione.

  • Nigdy nie wycierać obudowy urządzenia suchą szmatą w środowiskach zagrożonych wybuchem

  • Do czyszczenia należy wykonywać w dobrze wentylowanym miejscu bez wycieku gazu i wytrzeć zmiksaną wilgotną szmatą

  • Produkt ten jest wyrobem jednorazowego użytku; po uszkodzeniu nie można go naprawić

  ---

  Specyfikacje techniczne







  Parametry	Specyfikacja
  Napięcie robocze	DC 18-28V (przez barierę bezpieczeństwa)
  Prąd w stanie gotowości	≤ 0,3mA (24V)
  Prąd alarmowy	≤1mA (24V)
  Oznakowanie zabezpieczone przed wybuchem	Ex ib IIC T6 Gb
  Metoda adresowania	Koder elektroniczny
  Zakres adresujący	1-200
  Światło wskaźnika	W stanie gotowości: chwilowo miga; alarm: stały czerwony
  Metoda okablowania	Pozostałe urządzenia i urządzenia
  Odległość transmisji	≤ 1000m (przezrocznictwo przewodnika ≥1,0 mm2)
  Temperatura pracy	-10°C do +55°C
  Temperatura przechowywania	-30°C do +75°C
  Względna wilgotność	≤ 95% (40±2°C)
  Wymiary	90 mm × 90 mm × 52 mm
  Waga	170 g
  Odległość do otworu montażu	60 mm (kompatybilny z 50 mm)
  Zalecane przewody	RVS 2 × 1,5 mm2 pary skręconej

  ---

  Wartość zastosowań handlowych

  Zapewnienie bezpieczeństwa w miejscach wysokiego ryzyka: Właściwie bezpieczna konstrukcja przeciwwybuchowa spełnia wymagania ochrony przeciwpożarowej w obszarach niebezpiecznych, takich jak zakłady petrochemiczne i gazowe, skutecznie zapobiegając zagrożeniom wybuchem.

  Zmniejsz straty z powodu fałszywego alarmu: Inteligentne rozpoznawanie mikroprocesorem dokładne identyfikacja aktywacji przycisku, zmniejszenie przerw w produkcji i niepotrzebnych ewakuacji spowodowanych przez fałszywe alarmy.

  Oszczędność kosztów budowy: Niepolaryzowana konstrukcja dwóch autobusów uproszcza procesy okablowania, oszczędzając koszty kabli i pracy; zdolność komunikacji dalekobieżnej zmniejsza zapotrzebowanie na sprzęt przekaźnikowy.

  Skuteczne zarządzanie: Specjalne ustawienie klucza zapobiega nieautoryzowanemu działaniu; konstrukcja plug-in ułatwia konserwację; przejrzysty status światła wskazującego zmniejsza trudności operacyjne.

  ---

  Instrukcja montażu i użytkowania

  1. Wymogi dotyczące okablowania: Użyj RVS 2×1,5 mm2 pary skręconej, opór pętli ≤20Ω

  2. Ustawienie adresu: Napisz kod adresu (1-200) przy użyciu dedykowanego kodera przed instalacją

  3. Instalacja bazy: Przymocowanie podstawy do ściany za pomocą wstępnie osadzonego pudełka lub śruby rozszerzające, odległość otworu montażowego 60 mm

  4. Metoda okablowania: Połączenie przycisku pętli L1 i L2 z końcówkami 1 i 2, bez wymogu polaryzacji

  5. Instalacja ciała: Po sprawdzeniu okablowania wprowadź zakodowane ciało przycisku do podstawy i zabezpiecz go śrubami samodzielnie wyciskającymi

  6. Operacja resetowania: Po alarmie paneł sterujący musi zostać zresetowany za pomocą specjalnego klucza

  ---

  Środki ostrożności

  • Należy używać z barierą bezpieczeństwa; nigdy nie podłączać bezpośrednio do przycisku sterownika

  • Zastosowanie parametrów bariery bezpieczeństwa musi być zgodne z zasadami Uo≤Ui, Io≤Ii, Po≤Pi

  • Nigdy nie demontować ani nie wycierać urządzenia w środowiskach zagrożonych wybuchem

  • Produkt ten jest wyrobem jednorazowego użytku; po uszkodzeniu nie można go naprawić

  • Instalacja powinna być zgodna z przepisami GB3836.15-2010 i wykonywana przez profesjonalistów
