Inteligentna Centrala Alarmu Pożaru z Integracją Systemu Gaszenia Gazem

Przegląd produktu

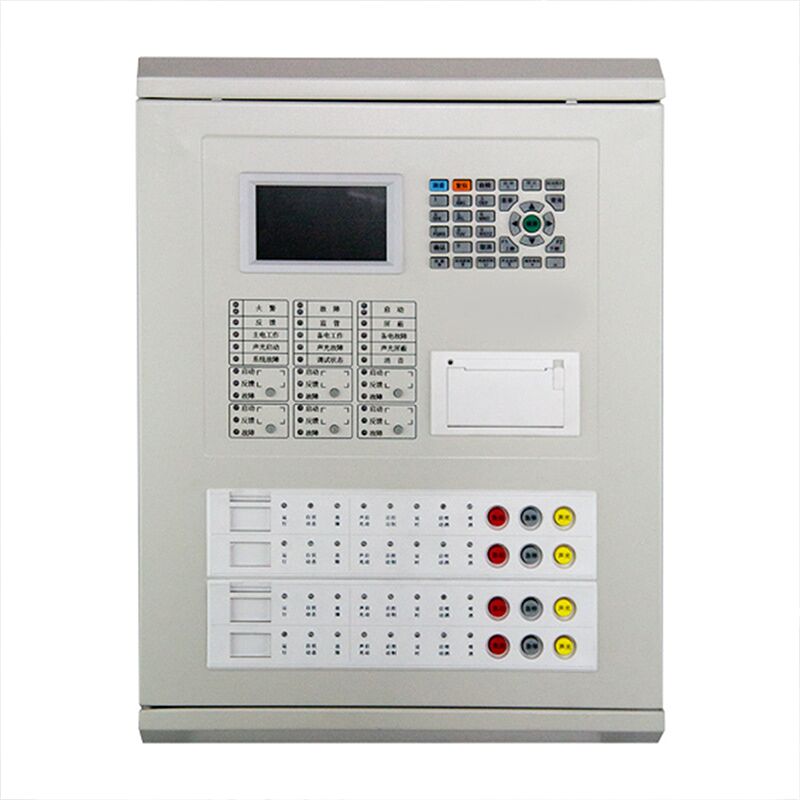

Ten inteligentny zintegrowany panel sterowania sygnalizacją pożarową JB-QB-QTC5015 to inteligentny system sygnalizacji pożaru i sterowania powiązaniami który integruje funkcje sygnalizacji pożaru i gaszenia gazem w jednym urządzeniu. Z konstrukcją do montażu ściennego i modułową konstrukcją, posiada duży kolorowy wyświetlacz LCD z chińskimi znakami i wbudowaną drukarkę. Może być podłączony do czujników dymu, czujników ciepła, ręcznych ostrzegaczy pożarowych, sygnalizatorów akustyczno-optycznych, wskaźników wyładowania gazu i modułów wejścia/wyjścia. Panel sterowania obsługuje sterowanie gaszeniem gazem dla 4 niezależnych stref pożarowych i funkcje sygnalizacji pożaru dla 1 pętli, z maksymalnie 255 punktami adresowalnymi w pętli alarmowej. Jest zgodny ze standardami GB 4717-2005 i GB 16806-2006, nadaje się do sygnalizacji pożaru i sterowania powiązaniami w centrach handlowych, hotelach, budynkach biurowych, centrach danych, szpitalach, szkołach i obiektach przemysłowych.

Miejsca zastosowania

Ten panel sterowania jest szeroko stosowany w następujących budynkach komercyjnych, publicznych i przemysłowych:

• Kompleksy handlowe: Centra handlowe, domy towarowe, supermarkety, sklepy markowe

• Hotele i restauracje: Hotele gwiazdkowe, hotele biznesowe, restauracje, sale bankietowe, centra konferencyjne

• Budynki biurowe: Wieżowce biurowe, centra biznesowe, biura parków przemysłowych, budynki rządowe

• Edukacja i opieka zdrowotna: Szpitale, szkoły, biblioteki, muzea, kina, hale wystawowe

• Centra danych: Serwerownie, centra komunikacyjne, centra danych bankowych, centra przetwarzania w chmurze

• Obiekty przemysłowe: Warsztaty fabryczne, magazyny, pomieszczenia elektryczne, sterownie, zakłady produkcyjne

• Węzły transportowe: Terminale lotnicze, dworce kolejowe, stacje metra, centra transportu pasażerskiego

• Miejsca specjalne: Archiwa, magazyny dóbr cennych, pomieszczenia precyzyjnych instrumentów, miejsca dziedzictwa kulturowego

Kluczowe zalety

1. Zintegrowana sygnalizacja i sterowanie powiązaniami - Potężna funkcjonalność

Ten panel sterowania integruje sygnalizację pożaru i sterowanie gaszeniem gazem w jednym urządzeniu, eliminując potrzebę dodatkowych kontrolerów gaszenia gazem, znacznie obniżając koszty systemu i zajmowaną przestrzeń. Obsługuje sterowanie gaszeniem gazem dla 4 niezależnych stref pożarowych, umożliwiając opóźnione uruchomienie, awaryjne uruchomienie/zatrzymanie, aktywację sygnalizatorów akustyczno-optycznych i funkcje sprzężenia zwrotnego wyładowania. Posiada również 1 pętlę sygnalizacji pożaru z maksymalnie 255 punktami adresowalnymi, spełniając wymagania ochrony przeciwpożarowej średnich i dużych budynków.

2. Modułowa konstrukcja - Elastyczna konfiguracja

Przyjmując modułową konstrukcję wtykową, panel składa się z sekcji sterowania głównego, sekcji pętli, sekcji linii dedykowanej, sekcji sterowania gaszeniem gazem i zasilania. Moduły można elastycznie konfigurować zgodnie z wymaganiami projektu. Późniejsza rozbudowa lub konserwacja wymaga jedynie podłączenia lub odłączenia odpowiednich modułów bez wymiany całego urządzenia, co znacznie obniża koszty modernizacji. Może być skonfigurowany z maksymalnie 6 trójprzewodowymi punktami sterowania dedykowanego z detekcją obwodu otwartego i zwarcia, zapewniając niezawodne sterowanie ważnym sprzętem, takim jak pompy przeciwpożarowe i wentylatory oddymiające.

3. Kolorowy chiński wyświetlacz - Intuicyjna obsługa

Wyposażony w 4-calowy kolorowy wyświetlacz LCD z chińskimi znakami o rozdzielczości 480×272, zapewniający wyraźny i intuicyjny wyświetlacz. Interfejs menu w całości w języku chińskim umożliwia łatwą obsługę za pomocą prostych naciśnięć przycisków, bez konieczności zapamiętywania skomplikowanych poleceń. Wbudowana mikro drukarka może drukować wszystkie informacje o alarmach, awariach i operacjach w języku chińskim, ułatwiając prowadzenie dzienników dyżurów i śledzenie zdarzeń.

4. Bezpolaryzacyjna dwuprzewodowa magistrala - Łatwa instalacja

Wykorzystując bezpolaryzacyjną dwuprzewodową technologię do podłączania urządzeń terenowych, przycisków awaryjnego uruchomienia/zatrzymania, wskaźników wyładowania gazu, sygnalizatorów akustyczno-optycznych i modułów przełączników ręczny/automatyczny można łatwo podłączyć. Okablowanie nie wymaga rozróżnienia polaryzacji, co znacznie zmniejsza trudność instalacji i koszty robocizny. Odległość komunikacji może wynosić do 1000 metrów, obsługując zasięg dużych budynków i zmniejszając potrzebę stosowania urządzeń przekaźnikowych.

5. Wielokrotna ochrona - Bezpieczny i niezawodny

Pętla przyjmuje konstrukcję izolacyjną o silnej odporności na zakłócenia, zapewniając stabilność i niezawodność systemu. Posiada automatyczne przełączanie zasilania głównego/zapasowego. Zasilanie główne to AC220V, a zasilanie zapasowe wykorzystuje akumulatory kwasowo-ołowiowe 12V/12AH. Po awarii zasilania głównego następuje automatyczne przełączenie na zasilanie zapasowe, zapewniając ciągłe działanie systemu. Kompleksowe wykrywanie awarii obejmuje awarię zasilania głównego, awarię zasilania zapasowego, awarię magistrali i awarię urządzenia, szybko identyfikując i wskazując nieprawidłowości.

6. Funkcja sieciowa - Centralne monitorowanie

Poprzez magistralę CAN, może być łączony w sieć z panelami sterowania sygnalizacją pożarową JB-TG-TC5000, JB-LT-TC5200 i innymi, tworząc system sygnalizacji pożaru i sterowania gaszeniem gazem. Interfejs RS485 może być podłączony do urządzeń graficznych w centrali przeciwpożarowej w celu zdalnego centralnego monitorowania. Obsługuje tryb pracy jako urządzenie podrzędne, ułatwiając budowę hierarchicznych sieci sygnalizacji pożarowej w dużych kompleksach budynków.

7. Programowanie na miejscu - Konfigurowalne

Dzięki kompleksowej możliwości programowania na miejscu, programowanie logiki powiązań i wprowadzanie chińskich adnotacji można wykonać za pomocą klawiatury panelu sterowania lub połączenia USB z komputerem. Obsługuje zarówno standardowe programowanie powiązań, jak i metody programowania offline. Formuły powiązań obsługują symbole wieloznaczne, logikę AND/OR, warunki zliczania i inne złożone relacje logiczne, spełniając spersonalizowane wymagania powiązań różnych budynków.

Specyfikacje techniczne

Opis złączy

Alokacja adresów stref gaszenia gazem

Wartość komercyjna zastosowania

Zmniejszenie kosztów systemu: Zintegrowana konstrukcja sygnalizacji i gaszenia gazem eliminuje potrzebę dodatkowych kontrolerów gaszenia gazem, oszczędzając koszty zakupu sprzętu i przestrzeń instalacyjną.

Poprawa wydajności instalacji: Bezpolaryzacyjna dwuprzewodowa technologia upraszcza procesy okablowania, znacznie zmniejszając trudność instalacji i koszty robocizny, skracając cykle projektowe.

Zapewnienie bezpieczeństwa w krytycznych obszarach: Funkcja gaszenia gazem w 4 strefach jest odpowiednia dla centrów danych, archiwów, pomieszczeń precyzyjnych instrumentów i innych miejsc wymagających gaszenia gazem, zapewniając dokładne i niezawodne sterowanie gaszeniem pożaru.

Wygodne zarządzanie: Duży chiński wyświetlacz dla intuicyjnej obsługi; wbudowana drukarka do rejestrowania w czasie rzeczywistym, ułatwiająca zarządzanie dyżurami; wielopoziomowe uprawnienia operacyjne zapobiegają nieautoryzowanemu działaniu.

Elastyczna rozbudowa: Modułowa konstrukcja obsługuje późniejszą rozbudowę; funkcja sieciowa umożliwia hierarchiczne sieci przeciwpożarowe, spełniając wymagania dotyczące rozwoju etapowego i modernizacji funkcjonalnej.

Instrukcje instalacji i użytkowania

1. Warunki instalacji: Temperatura pracy 0°C do +40°C, wilgotność względna ≤95% bez kondensacji, tylko do użytku wewnętrznego

2. Metoda instalacji: Montaż ścienny, wymiary 385mm×134mm×510mm

3. Wymagania dotyczące okablowania:

   • Magistrala: ≥1.0mm² skręcona para RVS, rezystancja ≤20Ω

   • Linia zasilająca: ≥2.5mm² przewód RV

   • Linia sterowania dedykowanego: ≥1.0mm² przewód RV

   • Przewód uziemiający: drut miedziany 4.0mm², rezystancja uziemienia <4Ω

4. Uwagi dotyczące uruchomienia: Podczas uruchamiania funkcji gaszenia gazem, odłączyć wszystkie połączenia zaworów elektromagnetycznych lub ustawić tryb pracy na tryb uruchomieniowy, aby zapobiec przypadkowemu wyładowaniu

5. Poziomy operacyjne: Poziom 1 (podstawowa obsługa), Poziom 2 (ustawienia użytkownika), Poziom 3 (ustawienia systemu), automatyczne wyjście po 30 sekundach braku aktywności

Środki ostrożności

• Ten panel sterowania jest przeznaczony wyłącznie do użytku wewnętrznego; nie instalować w wilgotnych, wysokotemperaturowych, zakurzonych lub korozyjnych środowiskach

• Podczas uruchamiania lub konserwacji części gaszenia gazem, odłączyć połączenia zaworów elektromagnetycznych lub ustawić tryb uruchomieniowy

• Zawsze używać multimetru do sprawdzenia bezpieczeństwa przed podłączeniem cewek zaworów elektromagnetycznych

• Kontroler musi być prawidłowo uziemiony, aby zapewnić bezpieczeństwo

• Konserwacja i naprawy powinny być wykonywane wyłącznie przez wykwalifikowanych techników

• W przypadku alarmu, najpierw nacisnąć przycisk "Cisza", potwierdzić stan pożaru, a następnie postępować zgodnie z procedurą
