IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia

Szczegóły produktu

Miejsce pochodzenia: Chiny

Nazwa handlowa: Xingjin

Orzecznictwo: CAL,CMA,CNAS,ILAC-MRA,CCC

Numer modelu: QMH15/80, QMH15/90

Warunki płatności i wysyłki

Minimalne zamówienie: System 20000 zestawów

Cena: negotiable

Szczegóły pakowania: Pudełko zewnętrzne ze sklejki z torebką bąbelkową lub papierem

Czas dostawy: 10-15 dni roboczych

Zasady płatności: L/C, D/A, D/P, T/T, Western Union, MoneyGram

Możliwość Supply: 300 zestawów miesięcznie

Najlepszą cenę
Szczegóły produktu
Podkreślić:

Składniki IG541 System gazowy gaśniczy

,

Gazowy system gaśniczy IG541

Opis produktu

Typ sieci rurociągów automatycznego systemu przeciwpożarowego IG541

Opis:

Gaszenie gazem mieszanym IG541 środek jest bezbarwnym, bezwonnym, nietoksyczny, nieprzewodzący i czysto „zielony” sprężony gaz. Składa się z naturalnie występujących gazówazot, argon i dwutlenek węglaz łatwo dostępnych surowców. Podczas gaszenia pożaru nie zasłania widoczności, nie generuje różnic temperatur ani żrących produktów rozkładu. Uwalnianie tego środka po prostu powoduje powrót gazów naturalnych do środowiska; nie ma potencjału niszczenia warstwy ozonowej (ODP), nie przyczynia się do efektu cieplarnianego i nie wytwarza żadnych substancji chemicznych szkodliwych dla atmosfery. W przeciwieństwie do środków gaśniczych na bazie halonu lub alternatywnych środków gaśniczych, pozwala uniknąć problemów związanych z toksycznością związanych z ich użyciem podczas gaszenia pożaru, co czyni go idealnym wyborem dla obszarów o częstej aktywności człowieka.


IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 0
Elementy systemu, budowa i parametry:

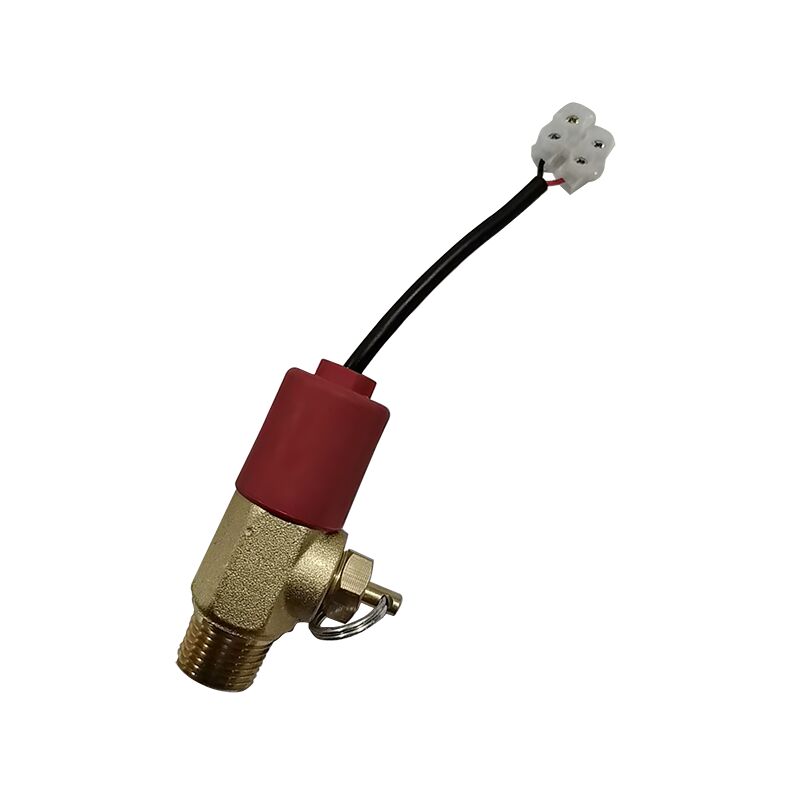

6. Sterownik elektromagnetyczny:

6.1 Cel

Elektromagnetyczny zawór zbiornika montowany jest na butli z gazem startowym w celu uszczelnienia znajdującego się wewnątrz gazu startowego. Podczas pożaru sterownik wydaje polecenie stłumienia pożaru, aktywując elektromagnes w zaworze, który otwiera zawór i uwalnia gaz startowy. Następnie gaz przepływa przez rurociąg początkowy, aktywując odpowiedni zawór selekcyjny i zawór zbiornika, aby uwolnić środek gaśniczy w celu stłumienia.

Model _ Schemat strukturalny i główne parametry użytkowe:

Model sterownika elektromagnetycznego

napięcie znamionowe

prąd znamionowy

Nominalne ssanie

Wskaźnik ciągłości zasilania

MFZ1-90F/24V

DC24±3 V

1,5A

90N

100%

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 1

7. Zawór selekcyjny (zwany także zaworem rozdzielczym):

Struktura: Zawór selekcyjny składa się głównie z korpusu zaworu, cylindra napędowego i innych elementów.

Zasada działania: Zawór selekcyjny stosowany jest w połączonych systemach dystrybucyjnych. Gdy w strefie ochronnej odpowiadającej zaworowi selekcyjnemu wystąpi alarm pożarowy, sterownik sygnalizacji pożaru wysyła prąd stały o napięciu 24 V, aby otworzyć zawór napędowy powiązany z zaworem rozdzielczym. Gaz aktywacyjny przepływa przez rurę powietrza sterującego, która otwiera zawór selekcyjny; następnie gaz przepływa przez przewód powietrza sterującego i zawór zwrotny gazu, uruchamiając zawór zbiornika środka gaśniczego. Następnie środek gaśniczy dostarczany jest do strefy ochronnej poprzez rurę zbiorczą, zawór selekcyjny i sieć dystrybucyjną. W sytuacjach awaryjnych można ręcznie przesunąć klamkę w celu otwarcia zaworu selekcyjnego; jednakże w normalnych warunkach personel nie może obsługiwać klamki, aby zapobiec niezamierzonemu uruchomieniu. Schemat zewnętrzny pokazano poniżej:

model

Średnica nominalna (mm)

Nominalne ciśnienie robocze (MPa)

Próba szczelności powietrznej (MPa)

HXZ40/17,2

40

17.2

17.2

HXZ32/17,2

32

17.2

17.2

HXZ50/17,2

50

17.2

17.2

HXZ65/17,2

65

17.2

17.2

HXZ80/17,2

80

17.2

17.2

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 2

8. Wąż metalowy

8.1 Cel: Zapewnia elastyczne połączenie pomiędzy zaworem zbiornika a zaworem zwrotnym, łagodząc wpływ przepływu na mieszaninę gazowego środka gaśniczego.

8.2 Konstrukcja: Wykonana z rur falistych ze stali nierdzewnej i siatki drucianej ze stali nierdzewnej. Wąż łączący służy jako rurociąg łączący zawór zbiornika z zaworem zwrotnym cieczy, zapewniając funkcję buforowania ciśnienia. Składa się głównie z węża w oplocie stalowym i złączek do węża. Wygląd zewnętrzny i wymiary węża łączącego (który może zostać wykonany na zamówienie zgodnie z konkretnymi wymaganiami) są następujące:

model

Średnica nominalna

mm

ciśnienie projektowe

MPa

Rozmiar importu i eksportu

długość L

HRG15/17,2

15

17.2

M30×1,5

450mm

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 3






9. Zawór jednokierunkowy

9.1 Przeznaczenie: Instalowany na rurze kolektora IG-541 w celu zapobiegania cofaniu się mieszaniny gazów z rury.

9.2 Struktura: Składa się z takich elementów, jak korpus zaworu, rdzeń zaworu i sprężyna. Charakteryzuje się nowatorską konstrukcją, elastyczną pracą, doskonałymi właściwościami uszczelniającymi i niską odpornością na płyny.

9.3 Zastosowanie: Należy regularnie sprawdzać elastyczność i szczelność rdzenia zaworu.

model

Średnica nominalna

mm

maksymalne ciśnienie robocze

MPa

Rozmiar importu

rozmiar wylotu

HYD15/17,2

14

17.2

R3/4

M30×1,5

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 4

10. Pneumatyczny zawór zwrotny

10.1 Cel: Do stosowania na przewodzie powietrza sterującego podczas uruchamiania systemu.

10.2 Struktura: Składa się z elementów takich jak korpus zaworu, rdzeń zaworu i sprężyna, charakteryzuje się nowatorską konstrukcją, płynną pracą, doskonałymi właściwościami uszczelniającymi i łatwą instalacją.

10.3 Zastosowanie: Pneumatyczny system rurociągów sterujących wykorzystuje do połączeń łączniki rurowe typu zaciskowegoφ8×1 rurki miedziane. Pneumatyczny zawór zwrotny wymaga regularnej kontroli elastyczności rdzenia zaworu i szczelności.

model

Średnica nominalna

mm

ciśnienie projektowe

MPa

Otwarte

ciśnienie MPa

Rozmiar importu i eksportu

HQD6/6.6

6

17.2

0,2 MPa

M14×1,5


IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 5

11. Urządzenie sprzężenia zwrotnego sygnału ciśnienia

11.1 Przeznaczenie: Instalowany na końcu wylotowym zaworu selekcyjnego (w przypadku instalacji samodzielnych bez zaworu selekcyjnego można go zamontować na rozdzielaczu). Po uwolnieniu mieszanego środka gaśniczego następuje aktywacja wyłącznika ciśnieniowego, który wysyła sygnały do ​​lampy odpowietrzającej, alarmu audiowizualnego i centrum sterowania.

11.2 Struktura: Składa się między innymi z korpusu zaworu, tłoka i mikroprzełącznika. Charakteryzuje się kompaktowymi rozmiarami, lekką konstrukcją oraz wysoką elastycznością i niezawodnością.

11.3 Zastosowanie: Przed montażem należy sprawdzić działanie tłoka i zmierzyć działanie mikroprzełącznika. Podczas montażu należy upewnić się, że obudowa nie jest poddawana żadnym naprężeniom mechanicznym.

model

ciśnienie projektowe MPa

Minimalne ciśnienie działania (MPa)

rozmiar do podłączenia

HXF0.8/17.2

17.2

0,8

R1/2

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 6

12. Rura zbiorcza

12.1 Cel: Mieszanka gazowa, zebrana z wielu kontenerów, transportowana jest następnie głównym rurociągiem do sieci dystrybucyjnej na obszarze chronionym.

12.2 Konstrukcja: Rura kolektora jest wytwarzana poprzez spawanie rur stalowych i kształtek bez szwu, a następnie jest poddawana całkowitej obróbce cynkowej. Armatura zaworu zwrotnego może być wykonana w konfiguracji jednorzędowej lub dwurzędowej, w zależności od potrzeb.

12.3 Zastosowanie: Rura kolektora powinna być trwale przymocowana do wspornika butli za pomocą standardowych śrub typu U.


13. Zawór bezpieczeństwa rury zbiorczej

13.1 Zastosowanie: Montaż na rurze kolektora. Ponieważ łączony system dystrybucji wykorzystuje zawór selekcyjny, rura kolektora tworzy sekcję zamkniętą. Kiedy gromadzi się mieszanina gazów, w wyniku działania temperatury generowane jest znaczne ciśnienie; dlatego na tylnym końcu rury kolektora montowany jest zawór bezpieczeństwa.



13.2 Budowa: Składa się z korpusu zaworu i membrany bezpieczeństwa. Charakteryzuje się nowatorską konstrukcją zapewniającą wysokie bezpieczeństwo i niezawodność.

model

Średnica nominalna

mm

ciśnienie projektowe

MPa

Ciśnienie działania nadmiarowego ciśnienia (MPa)

Rozmiar importu i eksportu

HXA23

6

17.2

23±5%

R1/2

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 7

14. Stalowy stojak na butlę

14.1 Przeznaczenie: Służy do zabezpieczenia zespołu gaśniczego IG-541.

14.2 Konstrukcja: Podstawa butli jest zbudowana z rur prostokątnych, charakteryzujących się znakomitym wykonaniem, estetyką i solidną niezawodnością.

14.3 Zastosowanie: Stelaż na butle można zdejmować do transportu i montować na miejscu. Miejsce instalacji powinno być równe i gładkie; w razie potrzeby można go zabezpieczyć śrubami kotwowymi. Rura kolektora powinna być zamocowana nad stojakiem butli. Podczas montażu należy upewnić się, że pionowe ustawienie stojaka na butle jest odpowiednio wyregulowane.

specyfikacje

projekt

80

90

Pojemność cylindra V (L)

80

90

Rozstaw pojemników (mm)

350

350

Długość stojaka cylindra L (mm)

120+370×(n-1)

Szerokość stojaka cylindra B (mm)

Opakowanie jednobutelkowe 325

wysokość stojaka na butlę gazową H (mm)

1900

2100

15. Dysza

Dysza jest jednym z kluczowych elementów systemu. Jego specyfikację należy określić w oparciu o specyficzne wymagania obszaru chronionego.

15.1 Budowa: Dysza składa się głównie z korpusu dyszy. Wygląd zewnętrzny pokazano poniżej:

Zasada działania: Dyszę instaluje się w chronionym obszarze w celu rozpylenia rozpylonego środka gaśniczego, zapewniając równomierne pokrycie całego obszaru.

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 8

16. Zawór niskociśnieniowy o wysokim uszczelnieniu

używać:

Zawór niskoszczelny o wysokim stopniu uszczelnienia montowany jest na rurociągach rozruchowych każdej strefy systemu gazowego. Gdy w urządzeniu rozruchowym wystąpi niewielki wyciek (pod ciśnieniem w rurociągu0,1 MPa), wyciekający gaz jest automatycznie odprowadzany, zapobiegając gromadzeniu się gazu i wzrostowi ciśnienia, które mogłoby spowodować niezamierzone awarie systemu.

Podczas pracy systemu, gdy ciśnienie w rurociągu rozruchowym gwałtownie wzrasta, dolnoprzepustowy zawór o wysokim oporze zamyka się automatycznie, aby zapewnić prawidłowe uruchomienie systemu.

16.1 Schemat wyglądu zewnętrznego zaworu niskociśnieniowego z wysokim uszczelnieniem:

model

Średnica nominalna (mm)

Nominalne ciśnienie robocze (MPa)

Próba szczelności powietrznej (MPa)

Zamknij ciśnienie

(MPa)

HDG0.3/6.6

6

6.6

6.6

0,3±0,03

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 9

16.2 Schemat wyglądu zewnętrznego zaworu niskociśnieniowego z wysokim uszczelnieniem:

model

Średnica nominalna (mm)

Nominalne ciśnienie robocze (MPa)

Próba szczelności powietrznej (MPa)

Zamknij ciśnienie

(MPa)

HDGO.3/17.2

6

17.2

17.2

0,3±0,03

IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 10

17. Prurządzenie łagodzące esencję

17.1 Cel: Do redukcji ciśnienia gazu IG-541.

17.2 Budowa: Składa się z kołnierzy wlotowych i wylotowych, kryz redukujących ciśnienie i pierścieni uszczelniających. Charakteryzuje się kompaktowymi rozmiarami, doskonałymi właściwościami uszczelniającymi oraz stabilną i niezawodną pracą.

model

specyfikacje

Ciśnienie projektowe (MPa)

Średnica otworu płyty nadmiarowej ciśnienia

HJYB13.8/40

DN40

17.2

Obliczono na podstawie rzeczywistych danych

HJYB13.8/32

DN32

17.2

Obliczono na podstawie rzeczywistych danych

HJYB16,7/50

DN50

17.2

Obliczono na podstawie rzeczywistych danych

HJYB21,5/65

DN65

17.2

Obliczono na podstawie rzeczywistych danych

HJYB26.4/80

DN80

17.2

Obliczono na podstawie rzeczywistych danych


IG541 Komponenty systemu gazowego gaśniczego wysokiego ciśnienia 11
