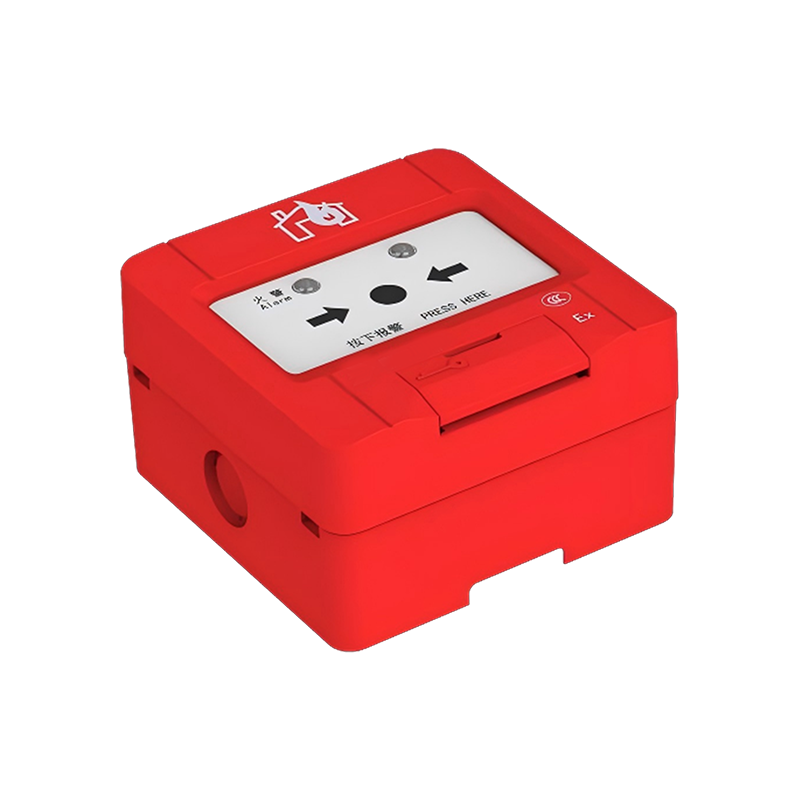

J-SAP-JBF4121A Ręczny przycisk alarmu pożarowego do centrów danych

Szczegóły produktu

Miejsce pochodzenia: GUANGZHOU, CHINY

Nazwa handlowa: XINGJIN

Orzecznictwo: CCC;GB/T 3836.1-2021;GB/T 3836.4-2021;GB 19880-2005

Numer modelu: J-SAP-JBF4121A

Warunki płatności i wysyłki

Minimalne zamówienie: System 100 zestawów

Cena: USD3-4/pc

Szczegóły pakowania: Drewniane pudełko lub pudełko zewnętrzne ze sklejki z torebką bąbelkową lub papierem

Czas dostawy: 15-20 dni

Zasady płatności: T/T, akredytywa

Możliwość Supply: 300 000 zestawów miesięcznie

Najlepszą cenę
Szczegóły produktu
Podkreślić:
PoE:
Fakultatywny
Temperatura:
-10℃ do +55℃
Instalacja:
Montaż na ścianie
Moc:
Bateria
Napięcie robocze:
DC19-28V
Minimalna ilość Oedera:
1 zestaw
Napięcie magistrali:
DC 14 V ~ DC 24 V
Wskazane światło:
Czerwony (alarm/awaria), Zielony (praca)
Intensywność światła:
135cd
Zakres temperatury roboczej:
-10°C do 50°C
Stosowanie:
Wyświetlanie alarmu pożarowego i alarmowanie
Średnica nominalna:
15 mm, 20 mm
Napięcie zasilania:
Napięcie stałe 24 V
Stężenie alarmu:
0,65 ~ 15,5% FT
Konserwacja:
Zalecane comiesięczne testowanie
PoE:
Fakultatywny
Temperatura:
-10℃ do +55℃
Instalacja:
Montaż na ścianie
Moc:
Bateria
Napięcie robocze:
DC19-28V
Minimalna ilość Oedera:
1 zestaw
Napięcie magistrali:
DC 14 V ~ DC 24 V
Wskazane światło:
Czerwony (alarm/awaria), Zielony (praca)
Intensywność światła:
135cd
Zakres temperatury roboczej:
-10°C do 50°C
Stosowanie:
Wyświetlanie alarmu pożarowego i alarmowanie
Średnica nominalna:
15 mm, 20 mm
Napięcie zasilania:
Napięcie stałe 24 V
Stężenie alarmu:
0,65 ~ 15,5% FT
Konserwacja:
Zalecane comiesięczne testowanie
Opis produktu

Opis produktów

W trybie automatycznym, gdy jakakolwiek czujka wykryje pożar, natychmiast przekazuje sygnał do centrali. Następnie panel sterowania aktywuje dźwiękowe i wizualne urządzenia alarmowe, uruchamia wentylatory wyciągowe, odłącza niepotrzebne źródła zasilania i wysyła polecenie przywrócenia wszystkich wind. Jeśli dana osoba odkryje pożar, może nacisnąć ręczny ostrzegacz pożarowy, aby uruchomić tę samą sekwencję.

W przypadku obszarów chronionych gazowym systemem gaśniczym sekwencja zwolnienia rozpoczyna się dopiero podwa niezależne detektoryzostały aktywowane. Po spełnieniu tego warunku rozpoczyna się odliczanie wcześniej określonego licznika czasu opóźnienia. Po upływie opóźnienia następuje uwolnienie gazu gaśniczego i zapalenie się lampek kontrolnych zwolnienia, wyraźnie ostrzegając ludzi przed wchodzeniem do chronionego obszaru. Wszystkie te funkcje współpracują ze sobą, aby zapewnićszybkie wykrywanie pożaruIbezpieczną ewakuację mieszkańców.


J-SAP-JBF4121A Ręczny przycisk alarmu pożarowego do centrów danych 0


1. Warstwa detekcyjna (czujniki)

Warstwa detekcyjna pełni rolę systemu sensorycznego instalacji sygnalizacji pożaru. Obejmuje czujki dymu, czujki ciepła i kombinowane czujki dymu i ciepła.

  • Detektory dymuwyczuwają zmiany w powietrzu spowodowane spalaniem i idealnie nadają się do biur, hoteli i korytarzy.

  • Detektory ciepłamonitorują wzrost temperatury i doskonale nadają się do kuchni, parkingów i pomieszczeń technicznych.

  • Połączone detektorywykorzystują zarówno czujniki dymu, jak i ciepła, aby ograniczyć fałszywe alarmy, co czyni je preferowanym wyborem dla szpitali i luksusowych budynków komercyjnych.

  • Belkowe czujniki dymupolecane są do pomieszczeń o dużej kubaturze takich jak magazyny, atria, stadiony sportowe.

  • Detektory płomieninależy stosować w obszarach wysokiego ryzyka, w tym w składach ropy naftowej, strefach magazynowania paliw i zakładach chemicznych.

J-SAP-JBF4121A Ręczny przycisk alarmu pożarowego do centrów danych 1



2. Warstwa wejściowa (podręcznik i sprzęt monitorujący)

Warstwa ta umożliwia ręczną inicjację oraz monitorowanie urządzeń zewnętrznych. Składa się z ręcznych ostrzegaczy pożarowych, modułów wejściowych, izolatorów zwarć i przeciwpożarowych gniazd telefonicznych.

  • Ręczne ostrzegacze pożarowesą instalowane w pobliżu wyjść, klatek schodowych i obszarów wspólnych, umożliwiając każdemu ręczne uruchomienie alarmu.

  • Moduły wejścioweodbierać sygnały stanu z urządzeń zewnętrznych, takich jak przełączniki przepływu wody, przełączniki ciśnienia i zawory sterujące.

  • Izolatory zwarćautomatycznie odłącza wadliwe sekcje pętli, zapewniając, że reszta systemu działa.

  • Pożar gniazdek telefonicznychumożliwiają bezpośrednią komunikację pomiędzy strażakami a centralą alarmową w czasie sytuacji awaryjnej.

J-SAP-JBF4121A Ręczny przycisk alarmu pożarowego do centrów danych 2

3. Warstwa kontrolna („mózg” systemu)

Warstwa sterownicza jest centralną inteligencją całego systemu sygnalizacji pożaru. Jego głównymi elementami sąCentrala sygnalizacji pożaru (FACP)iPanel sterowania tłumieniem gazu.

  • TheFACPodbiera sygnały ze wszystkich czujek i modułów, decyduje, kiedy generować alarmy i aktywuje wszystkie podłączone urządzenia obiektowe.

  • ThePanel sterowania tłumieniem gazujest specjalnie zaprojektowany do systemów FM200, IG541, CO₂ i innych środków czystych. Obsługuje takie funkcje jakopóźnienie przed wydaniem,wybór trybu ręcznego/automatycznego, Imonitorowanie presostatu.

  • Dodatkowe urządzenia sterujące obejmująpanele wzmacniającedo wyświetlania alarmów na różnych piętrach ipanele sterowania transmisją przeciwpożarowądo odtwarzania nagranych wcześniej lub na żywo komunikatów ewakuacyjnych.

J-SAP-JBF4121A Ręczny przycisk alarmu pożarowego do centrów danych 3

. Warstwa wykonawcza (sprzęt alarmowy i ratowniczy)

Warstwa wykonawcza realizuje polecenia wydawane przez centralę. Zawiera sygnalizatory akustyczne, moduły wyjściowe, dzwonki sygnalizacji pożaru i wskaźniki uwolnienia gazu.

  • Sygnalizatory alarmowe – stroboskopoweemitują dobrze słyszalne dźwięki i migające światła, aby wyraźnie ostrzec pasażerów o konieczności ewakuacji.

  • Moduły wyjściowesterować urządzeniami zewnętrznymi, takimi jak wentylatory wyciągowe, klapy przeciwpożarowe, przekaźniki odcinające zasilanie i jednostki przywoływania wind.

  • Dzwonki alarmowe przeciwpożaroweoferują ekonomiczne rozwiązanie dla konwencjonalnych lub mniejszych systemów.

  • Wskaźniki uwolnienia gazumontowane są przy wejściu do każdego obszaru chronionego. Zapalają się, gdy gaz ma się wkrótce uwolnić lub został już uwolniony, zapewniając wyraźne wizualne ostrzeżenie, aby nie wchodzić.


Zalety produktu

J-SAP-JBF4121A Ręczny przycisk alarmu pożarowego do centrów danych 4
Ręczny przycisk alarmu pożarowego J-SAP-JBF4121A-Ex
1. Wbudowany mikroprocesor, stabilna wydajność.
2.Wykorzystuje technologię montażu powierzchniowego SMT, charakteryzującą się wysoką niezawodnością i dobrą spójnością.3.Wykorzystuje system z podwójną magistralą, bez wymagań dotyczących polaryzacji, zapewniając niskie zużycie energii, jednocześnie umożliwiając
zasięg transmisji do 1000m4.Typ przeciwwybuchowy jest iskrobezpieczny i do użycia wymaga podłączenia bariery ochronnej.5.Metoda kodowania elektronicznego, może być realizowana za pomocą dedykowanego enkodera elektronicznego.6.Obsługa jest prosta. Naciśnięcie panelu operacyjnego na panelu powoduje zgłoszenie alarmu pożarowego do kontrolera. 7. Po naciśnięciu panelu operacyjnego przycisku alarmu ręcznego należy go zresetować. Należy tego dokonać za pomocą dedykowanego klawisza odpowiadającego przyciskowi.
8. Ręczny przycisk alarmowy ma strukturę wtyczki, która jest łatwa do zainstalowania, zbudowania i konserwacji przez klientów


Parametry produktów

J-SAP-JBF4121A Ręczny przycisk alarmu pożarowego do centrów danych 5
Warunki środowiskowe eksploatacji
Temperatura robocza -10 do +55°C
Temperatura przechowywania -30 do +75°C
Wilgotność względna ≤ 95% wilgotności względnej (40 ± 2°C)
Parametr Specyfikacja techniczna
Napięcie robocze DC 18-28 V, typ modulowany zapewniany przez sterownik (należy zastosować barierę ochronną)
Prąd czuwania ≤0,3 mA (24 V)
Prąd alarmowy ≤1mA (24V)
Znak przeciwwybuchowy Ex ib IIC T6 Gb
Metoda adresowania Adresowanie enkodera elektronicznego
Zakres adresowania 1-200
Lampka kontrolna Wskaźnik pożaru miga na chwilę w trybie gotowości; świeci się na czerwono po naciśnięciu i w stanie alarmu
Wymiary 90 mm (dł.) × 90 mm (szer.) × 52 mm (wys.)
System okablowania Magistrala dwuprzewodowa, bez polaryzacji
