Automatyczna rura systemu przeciwpożarowego fm200 - bezpośrednie wyzwalanie do ochrony przeciwpożarowej szafy elektrycznej

1. Przegląd produktu

1.1 Dane techniczne

Ważne uwagi dotyczące obliczania zasięgu:

• Obliczając objętość przestrzeni chronionej, należy uwzględnić cały znajdujący się w niej sprzęt (np. blok silnika, akumulatory lub stojaki). Nie odejmuj objętości sprzętu.

• System ten jest przeznaczony dlazamknięte przestrzenie. Częściowe otwarcie, duży przepływ powietrza lub aktywna wentylacja mogą znacząco zmniejszyć skuteczność gaśniczą.

• Zachowanie się pożaru wiąże się z wieloma zmiennymi, które są trudne do przewidzenia. Dlatego nie można zagwarantować skutecznego gaszenia w każdych warunkach.

• Skuteczne stłumienie pożaru zależy od wielu czynników wykraczających poza ilość środka, w tym:

  • Geometria przestrzeni i stopień jej zamknięcia

  • Cyrkulacja powietrza i wentylacja

  • Temperatura otoczenia

• W celu optymalnego doboru systemu (rodzaj środka, ilość napełnienia i sposób montażu) należy skonsultować się z naszym zespołem technicznym.

Nieodpowiednie zastosowania:
Ten system jestnie nadaje sięDo:

• Substancje chemiczne, które szybko utleniają się bez powietrza (np. azotan celulozy, proch strzelniczy)

• Metale reaktywne (np. lit, sód, potas, magnez, tytan, cyrkon, uran, pluton)

Ograniczenia użytkowania:

• Ten system jesta nie przenośna gaśnica. Nie próbuj obsługiwać go ręcznie ani kierować środkiem ręcznie.

• Skorzystaj z tego systemutylkozgodnie z opisem w tej instrukcji.

1.2 Działanie systemu

Automatyczna rura gaśnicza została specjalnie zaprojektowana do ochrony małych obudów o wysokim ryzyku pożaru. To działabez zewnętrznego źródła zasilaniai aktywuje się wyłącznie poprzez wykrycie ciepła.

Gdy temperatura wewnątrz chronionej obudowy osiągnie próg krytyczny, rura detekcyjna topi się w miejscu, w którym ciepło jest najbardziej intensywne. Tworzy to otwór, który uwalnia cały środek gaśniczy bezpośrednio na źródło ognia, zapewniając szybkie i ukierunkowane stłumienie.

1.3 Aplikacje systemowe

Biorąc pod uwagę objętość chronioną, system ten nadaje się do (i może przewyższać) następujące zastosowania:

• Morski: Przedziały silników łodzi

• Pojazdy drogowe: Samochody osobowe, SUV-y, samochody dostawcze, pojazdy kempingowe, minibusy

• Pojazdy terenowe: quady, traktory, wózki widłowe, sprzęt budowlany, wózki golfowe, kosiarki do trawy

• Infrastruktura elektryczna: Tablice rozdzielcze, skrzynki bezpiecznikowe, szafy serwerowe, szafy elektryczne

2. Struktura systemu

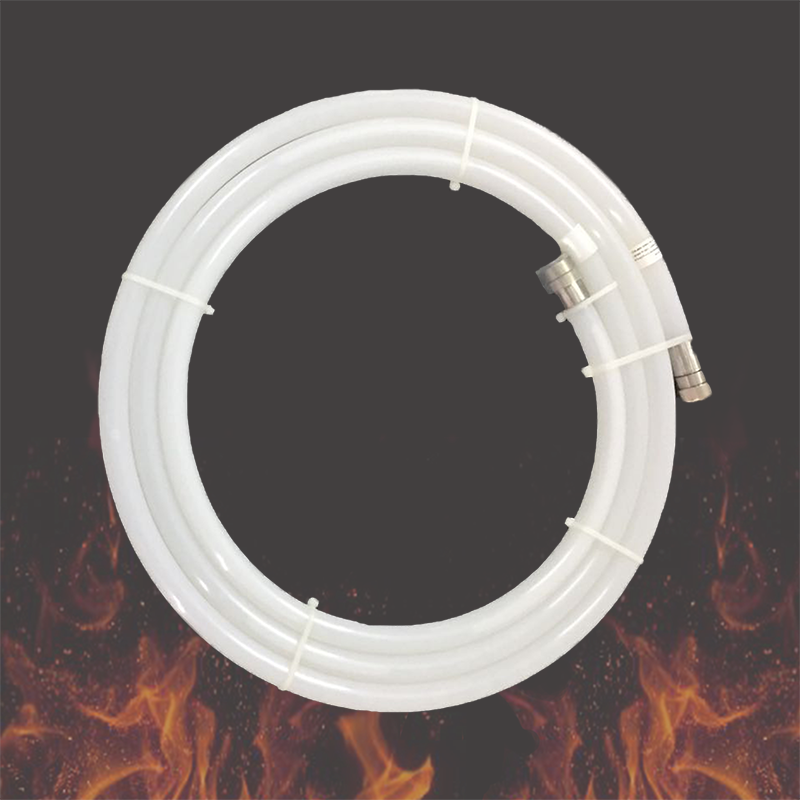

2.1 Rura ciśnieniowa

Służy rurka ciśnieniowapodwójne funkcje– zarówno jako zbiornik magazynujący, jak i element detekcyjny. Środek gaśniczy przechowywany jest bezpośrednio w tubie.

Właściwości materiału:
Rurka wykonana jest ze specjalistycznego tworzywa sztucznego, które jest stabilizowane termicznie i odporne na promieniowanie UV. Zapewnia doskonałą odporność na:

• Większość alkoholi, zasad i wody

• Etery, ketony i węglowodory

• Oleje mineralne, paliwa standardowe, roztwory soli i kwasy organiczne

Kompatybilność chemiczna:
W przypadku zastosowań obejmujących kwasy mineralne, fenol lub inne agresywne chemikalia, przed instalacją należy skonsultować się z naszym zespołem technicznym.

Środki ostrożności dotyczące obsługi:

• Tuba jestzawsze pod presją— obchodzić się ostrożnie.

• Donieuszkodzić, przebić, upuścić lub rzucić rurkę.

• Podczas transportu: zabezpieczyć przed przemieszczaniem; unikać tarcia o podłoże.

• Doniepodjąć próbę naprawy uszkodzonej rury.

• Przechowywać w suchym, dobrze wentylowanym miejscu, z dala od:

  • Silne źródła ciepła

  • Agresywne chemikalia (substancje żrące lub żrące)

  • Ostre przedmioty

  • Wibracje lub duże obciążenie

Zawsze zakładaj, że rurka jest pod ciśnieniemchyba że potwierdzono, że jest pusty.

2.2 Środek gaśniczy – HFC-227ea lub Novec 1230

Informacje dotyczące zdrowia i bezpieczeństwa:

Chociaż środek jest klasyfikowany jako nietoksyczny, należy unikać niepotrzebnego narażenia:

• Żadna osoba nie powinna pozostać narażonana środek przez czas dłuższy niż 5 minut, nawet przy stężeniach poniżej poziomu niebezpiecznego.

• Po wypisaniu agent zostaje zwolniony o godzwysokie ciśnienie i bardzo niska temperatura.

Bezpieczne odległości montażowe:

• Przynajmniej utrzymaj1 metrz dowolnego stałego stanowiska pracy, chyba że system jest zamknięty lub zainstalowano bariery zapobiegające przedostawaniu się środka na personel.

Ryzyko uduszenia:

• W postaci gazowej środek jestcięższy od powietrza. Może gromadzić się w niskich lub zamkniętych obszarach, prowadząc do niedoboru tlenu i uduszenia.

• Po opróżnieniu systemu należy przewietrzyć pomieszczenie w sposób naturalny lub mechaniczny.Nie wchodźaż do zakończenia wentylacji.

Kwestie dotyczące obłożenia:
Jeśli ludzie regularnie przebywają na obszarze chronionym, należy skonsultować się z nami, aby upewnić się, że projekt systemu zapobiega przekroczeniu bezpiecznych poziomów stężeń podczas odprowadzania.

Zagrożenia inhalacyjne:

• Nie wdychać oparów. Narażenie na wysokie stężenia może powodować:

  • Tymczasowa utrata aktywności nerwów, drętwienie, zawroty głowy, dezorientacja

  • Utrata koordynacji, senność, utrata przytomności

  • Nieregularne bicie serca, kołatanie serca, omdlenia, osłabienie

• Ekstremalne stężenia mogą spowodować śmierć bez ostrzeżenia.

Ochrona przed odmrożeniami i oczami:

• Płynny środek może powodowaćodmrożeniew przypadku kontaktu ze skórą lub oczami.

• Zawsze noś:

  • Rękawiczki ochronne(typ nieprzepuszczalny) podczas postępowania z wyciekami

  • Okulary ochronne z bocznymi osłonamipodczas instalacji, kontroli lub konserwacji

Ostrzeżenie dotyczące rozkładu termicznego:

• Środek rozkłada się pod wpływem długotrwałej ekspozycji na wysoką temperaturę, tworząc toksyczne produkty uboczne (halogenowodory).

• Po pożarze natychmiast przewietrzyć, aby uniknąć długotrwałego narażenia środka na ciepło.

• Skorzystaj z systemutylkow sposób określony przez producenta.

2.3 Manometr

Aktualne ciśnienie w instalacji można odczytać bezpośrednio z manometru zamontowanego na złączce rurowej.

2.4 Łączniki rurowe

• Rura jest uszczelniona na obu końcach za pomocąokucia ze stali nierdzewnejutrzymać ciśnienie.

• Jedno złącze mieści manometr; druga jest uszczelniona śrubą uszczelniającą.

• Okucia umożliwiają również podłączenie opcjonalnegowyłącznik ciśnieniowy, który monitoruje ciśnienie wewnętrzne i wysyła sygnał do panelu alarmowego lub urządzenia zewnętrznego (np. w celu odłączenia zasilania) po rozładowaniu.

Ważny:

• Doniepodjąć próbę usunięcia złączy, gdy rurka znajduje się pod ciśnieniem.

• Chronić części metalowe przed substancjami żrącymi podczas przechowywania i transportu.

3. Instalacja

3.1 Instalacja produktu

Rozpakowanie:

• Tuba zabezpieczona jest opaskami kablowymi wewnątrz opakowania. Przetnij więzyostrożnieaby zwolnić rurkę.

• Usuń silikonowe lub plastikowe poduszki ze złączek lub powierzchni rury.

Akcesoria montażowe:

• W zestawie opaski kablowe instalacyjne. Można zastosować inne metody montażu (np. metalowe zaciski izolowane gumą), pod warunkiem, że są one odpowiednie dla środowiska obudowy.

• Zalecony: Używaj trwałych, odpornych na wysoką temperaturę uchwytów, aby zapobiec odłączeniu się rurki podczas pożaru.

• Nie używaćmetalowe materiały mocujące (zaciski stalowe, drut, blacha), które mogą mieć bezpośredni kontakt z rurą.

Prowadzenie rur:

• Kształt rurki po zamocowaniu tonie określono—można go dostosować do układu obudowy.

Etykieta ostrzegawcza:

• Przyklej etykietę ostrzegawczą do apłaska, widoczna powierzchnia.

• Przed aplikacją dokładnie oczyścić powierzchnię.

• Doniestosować w obszarach narażonych na wysokie temperatury (np. blok silnika).

3.2 Instrukcje instalacji

1. Pozycjonowanie: Umieść system jak najbliżej obszarów o najwyższym ryzyku.

2. Unikaj barier: Nie instalować za przeszkodami, które mogłyby zablokować przenikanie środka gaśniczego i zmniejszyć skuteczność gaśniczą.

3. Postępuj ostrożnie: Unikać kontaktu z ostrymi przedmiotami. Nie zginaj na siłę ani nie łam rurki.

4. Bezpieczny montaż: Przymocuj system mocno, aby nie mógł się przesuwać. Maksymalny odstęp pomiędzy mocowaniami:25cm.

5. Zakotwicz do części stałych: Mocować wyłącznie do stałych elementów konstrukcyjnych – nigdy do części ruchomych (np. wentylatorów silnika). Upewnij się, że elementy złączne pozostają nienaruszone podczas eksploatacji pojazdu.

6. Usuwanie źródła ciepła: Nie umieszczaj rury w bezpośrednim kontakcie lub w bezpośrednim sąsiedztwie części przekraczających80°Cpodczas pracy (np. blok silnika, turbosprężarka, rury wydechowe, cewki indukcyjne).

7. Ochrona Środowiska: Unikać narażenia na agresywne chemikalia i bezpośrednie warunki atmosferyczne.

8. Unikaj uszkodzeń innego sprzętu: Upewnij się, że instalacja nie uszkodzi otaczających elementów.

9. Ostrzeżenie dotyczące styku ocynkowanego/cynkowanego: Donienie dopuszczać do kontaktu rury z obiektami ocynkowanymi lub ocynkowanymi, ponieważ może to spowodować korozję galwaniczną i doprowadzić do degradacji i uszkodzenia rury.

3.3 Ostrzeżenia

• Używaćtylko oryginalne komponenty. Wymiana części na niezatwierdzone elementy powoduje unieważnienie gwarancji, może spowodować nieprawidłowe działanie systemu i stwarza zagrożenie dla bezpieczeństwa.

• System jestsamodzielna jednostka. Doniepołączyć ze sobą wiele jednostek.

• System jestniekompatybilnyz innymi systemami przeciwpożarowymi. Nie próbuj łączyć się.

• Instalacja musi zostać przeprowadzona przezwykwalifikowany personel w wieku co najmniej 18 lat. Nieprawidłowa obsługa może spowodować nieprawidłowe działanie i zagrozić bezpieczeństwu.

4. Konserwacja

4.1 Konserwacja i okres trwałości

• System wymagażadnych specjalnych rutynowych konserwacji.

• Zalecony: Okresowa kontrola wzrokowa w celu sprawdzenia:

  • Poziom ciśnienia

  • Szczelność dopasowania

  • Oznaki przetarcia lub zużycia

• Okres przydatności do spożycia: 10 lat (może być krótszy w zależności od warunków zastosowania).

4.2 Utylizacja produktu

• Rozładowany system składa się z części metalowych i plastikowych.

• Utylizować zgodnie zlokalne przepisy dotyczące gospodarki odpadami.

• W celu prawidłowego recyklingu należy zwrócić naładowane systemy lokalnemu dostawcy.

4.3 Kontrola wzrokowa

Podczas obsługi możesz obserwowaćpęcherzyki poruszające się w rurce—wskazuje to na obecność funkcjonalności agenta i systemu.

Sprawdź:

• Głębokie rowki, ślady naprężeń lub wgniecenia na rurze

• Korozja na częściach metalowych

• Wszelkie oznaki wycieku wokół złączek

4.4 Kontrola ciśnieniowa

• Ze względu na właściwości fizyczne środka,ciśnienie zmienia się wraz z temperaturą otoczenia:

  • Wyższa temperatura → wyższe ciśnienie

  • Bardzo niska temperatura → prężność pary może osiągnąć zero

4.5 Ostrzeżenie – kiedy wymienić

Wymień system natychmiast, jeśli:

• Został rozładowany lub opróżniony

• Został wystawiony na bezpośredni ogień

• Na tubie widoczne są uszkodzenia opisane w Sekcji 4.3

• Części metalowe wykazują korozję lub widoczne uszkodzenia

Zabronione działania:

• Donieodkręcić manometr, śrubę uszczelniającą lub wyłącznik ciśnieniowy.

• Doniemodyfikować lub naprawiać system — serwisowanie może wykonywać wyłącznie wykwalifikowany personel.

• Nieautoryzowane modyfikacje powodują utratę gwarancji i mogą spowodować obrażenia.

Gorący system Uwaga:

• Jeżeli układ był narażony na działanie wysokich temperatur (np. podczas pracy silnika), ciśnienie wewnętrzne może przekroczyć15 barów— zbliżanie się do ciśnienia rozrywającego.

• Doniezastosować naprężenia mechaniczne w gorącym systemie. Przed manipulacją poczekaj, aż ostygnie.

5. Zastrzeżenie

Dostawca i producent powinninie ponosić odpowiedzialnościza jakiekolwiek obrażenia, utratę życia, szkody majątkowe lub straty finansowe wynikające z:

• Nieprzestrzeganie instrukcji instalacji, obsługi i konserwacji zawartych w tej instrukcji

• Nieprzestrzeganie ostrzeżeń dotyczących bezpieczeństwa

• Nieautoryzowane modyfikacje lub użycie nieoryginalnych komponentów
